背景技術：

LED條形燈的長度一般是固定的，為了以適應較長的安裝物體，需要通過連接器將LED條形燈連接起來，如將兩條或兩條以上的LED條形燈連接起來以達到延長條形燈的目的。在將LED條形燈連接起來時，首先將連接器的U形連接槽固定在天花板上，再將LED條形燈卡在連接器的U形連接槽內，之后蓋上蓋板并通過螺釘固定，在將LED條形燈卡在連接器的U形連接槽內后，為防止LED條形燈從U形連接槽內滑落，需要手扶住LED條形燈，增加了LED條形燈連接難度，降低了安裝效率，提高了安裝的勞動強度。

技術實現要素：

本實用新型的目的是解決現有技術的不足，提供一種連接LED條形燈的連接裝置。

一種連接LED條形燈的連接裝置，包括U形連接槽，以及固定于LED條形燈端部的彈性卡扣；所述U形連接槽內至少設有一根用于固定外部LED條形燈的螺孔，當LED條形燈端部插入U形連接槽內時，彈性卡扣使得LED條形燈端部與U形連接槽卡緊。

一種優選方案是彈性卡扣包括左彈片，右彈片，以及連接左彈片和右彈片的連接片，連接片固定于LED條形燈的端面，連接片中部貫穿有第一接線孔。

一種優選方案是U形連接槽的內壁設有左限位槽和右限位槽，左彈片沿左限位槽滑動，右彈片沿右限位槽滑動。

一種優選方案是連接LED條形燈的連接裝置還包括位于連接片外側的端蓋，端蓋與LED條形燈的端面固定連接，端蓋的中間貫穿有第二接線孔，端蓋與蓋板通過螺釘固定連接。

一種優選方案是螺孔外套有用于吸附蓋板的磁性件。

一種優選方案是連接LED條形燈的連接裝置還包括保險繩，U形連接槽的底部貫穿有通孔，保險繩的一端穿過通孔，另一端與蓋板固定連接。

一種優選方案是彈性卡扣包括彈性件和卡片，彈性件包括左彈片，右彈片，以及連接左彈片和右彈片的連接片，連接片固定于U形連接槽底部，卡片固定于LED條形燈端部且貫穿有卡槽，當LED條形燈端部插入U形連接槽內時，左彈片和右彈片卡入卡槽內。

一種優選方案是U形連接槽底部貫穿有第一安裝孔和第二安裝孔，第一安裝孔和第二安裝孔連通，第一安裝孔的孔徑大于第二安裝孔的孔徑，外部安裝繩一端固定于天花板上，另一端于第一安裝孔內滑入第二安裝孔內并與第二安裝孔固定。

一種優選方案是所述連接LED條形燈的連接裝置還包括一個與U型槽蓋合的蓋板。

一種優選方案是U形連接槽的外形為十字型、T字型、L字型或一字型。

綜合上述技術方案，本實用新型的有益效果：結構簡單，安裝方便快捷，安裝效率高，降低了勞動強度。

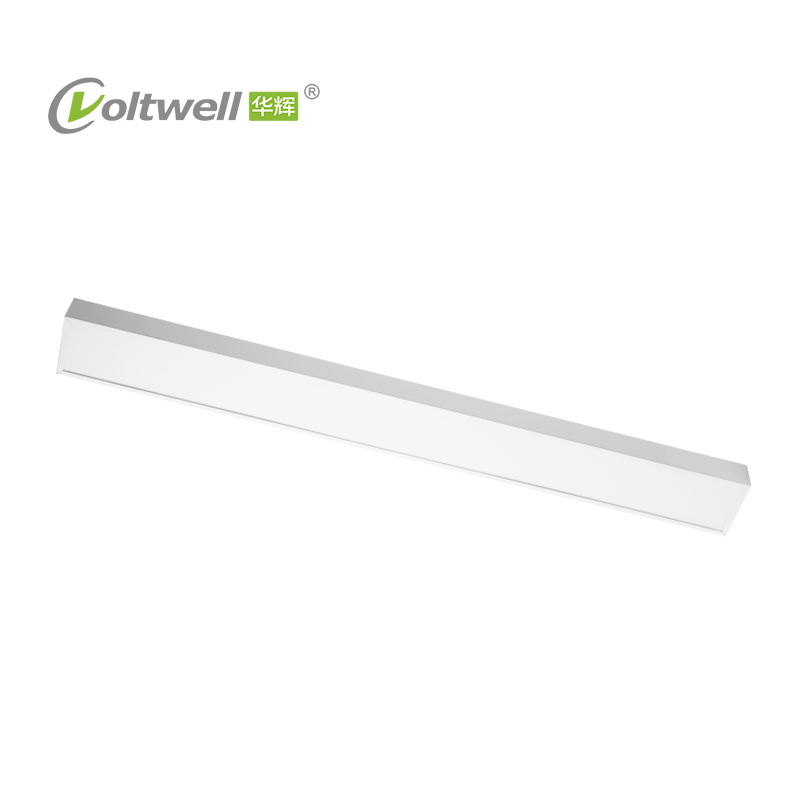

華輝照明無影條形燈
